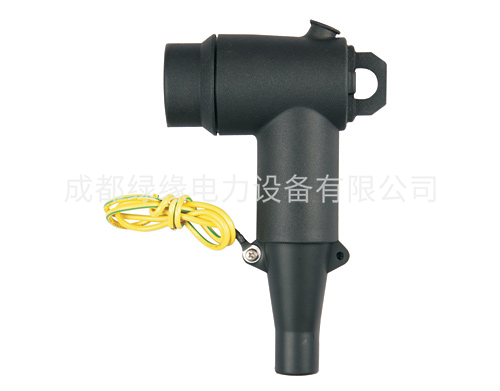

15KV肘型連接器JFZT-15/250
一、產品介紹
肘型連接器、直插連接器用于環網柜變壓器出現單元，額定電流250A，適用于8.7/15KV交聯電纜，使用電纜截面25~150mm²。
二、產品特點
1、為全絕緣、全密封、全屏蔽產品。防松壓緊裝置保證了其使用的可靠性，相對其它配置，結構尺寸更緊湊。
2、前后接頭裝配后，中心距為100mm，不但充分滿足了充氣型網柜的安裝空間要求，而且使電纜分接箱的結構尺寸進一步變小。
3、后接頭裝在前接頭后面，利用導電連接桿與前接頭連接，可實現多分支供電，且緊旋力大，通流可靠。
4、2mm厚的均勻外屏蔽層，接地電阻小于1000Ω/cm
15KV肘型連接器JFZT-15/250技術參數：
| 項目 | 參數 |
| 電纜 | 8.7/15KV |
| 系統電壓 | 10KV |
| 額定電流 | 250A |
| 局部放電 | 15KV≤10Pc |
| 工頻耐壓 | 39KV/5min |
