JLSZV-35(高壓干式電力計量箱、二元件)
一、概述

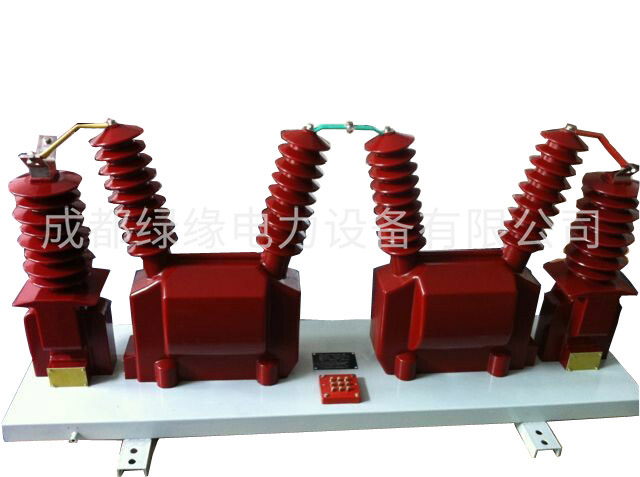

JLSZV-35高壓干式電力計量箱為三相二元件組合互感器，分別為二臺電流互感器元件及二臺全絕緣電壓互感器元件組裝在一個槽鋼底座上。供戶外35kV電力系統中作電壓、電流電能計量使用。二臺電流互感器元件分別串接在線路的A、C相上，二臺電壓互感器元件組成三相V式接線，產品為環氧樹脂與硅橡膠復合絕緣產品，性能穩定。并且該組合互感器與一組35kV級三相組合避雷器(HY5WZ1-51/150*51/134)組裝在一起,有效地限制了戶外運行環境中可能出現的各種過電壓,以保護該組合互感器的可靠運行。
外部采用的高溫硅橡膠材料，具有良好的憎水性，大大地提高了污閃電壓，能有效地防止污閃故障的發生；具有抗老化和耐漏電起痕性能，電蝕損性能達到GB6553-1986[等效采用IEC587（1984）]標準中*********的1A 6.0級,可以連續承受污閃電壓;具有耐機械沖擊能力強、不易損壞、維護周期長的特點。
二、使用條件
1．環境溫度在-40℃至45℃之間，日平均氣溫不超過35℃;
2．海拔不超過1000米（高海拔地區使用時請提供海拔高度）;
3．******風速：≤34m/s;
4.相對濕度: 日平均值不超過95%,月平均值不超過90%;
5.抗地震性能:水平加速度0.25g,垂直加速度0.125g;
6.本產品可在1.2倍額定電壓因數下長期運行;
7.裝置種類:戶外復合絕緣全封閉式結構;
8.產品重量：485 Kg(包括避雷器重量);
9.表面爬電距離：1300mm；
10.額定絕緣水平：40.5/95/200KV
? 一、電流部分參數
| 額定電流比(A) | 1S短時熱電流(KA有效值) | 動穩定電流(KA峰值) | 準確級及額定二次輸出(VA) | |
| 復變比 | 單變比 | |||
| 7.5-10-15/5 | 7.5/5 | 1 | 2.5 | 0.2S---10 0.2---15 0.5S---10 0.5---30 |
| 10-15-20/5 | 10/5 | 2 | 5 | |
| 15-20-30/5 | 15/5 | 2.7 | 6.75 | |
| 20-30-40/5 | 20/5,25/5 | 4 | 10 | |
| 30-40-50/5 | 30/5 | 6.3 | 15.7 | |
| 40-50-75/5 | 40/5 | 8.1 | 20.2 | |
| 50-75-100/5 | 50/5 | 10.8 | 27 | |
| 75-100-150/5 | 75/5 | 16.2 | 40.5 | |
| 100-150-200/5 | 100/5 | 21.6 | 51.5 | |
| 150-200-300/5 | 150/5 | 37.8 | 94.5 | |
| 200-300-400/5 | 200/5,250/5 | |||
| 300-400-500/5 | 300/5 | 54 | 110 | |
| 400-500-600/5 | 400/5 | |||
| 500-600-800/5 | 500/5 | 68.4 | 136 | |
| 600-800-1000/5 | 600~1000/5 | |||
二、電壓部分
| 型 號 | 額定電壓比(V) | 準確級次---三相額定二次輸出(VA) | 極限輸出(VA) |
| JLSZV-35W | 35000/100 | 0.2---40×√3 0.5--- 120×√3 | 1000×√3 |
三、型號表
| JLSZV-35 5/5 |
| JLSZV-35 10/5 |
| JLSZV-35 15/5 |
| JLSZV-35 20/5 |
| JLSZV-35 30/5 |
| JLSZV-35 40/5 |
| JLSZV-35 50/5 |
| JLSZV-35 75/5 |
| JLSZV-35 100/5 |
| JLSZV-35 150/5 |
| JLSZV-35 200/5 |
| JLSZV-35 250/5 |
| JLSZV-35 300/5 |
| JLSZV-35 400/5 |
| JLSZV-35 500/5 |
| JLSZV-35 600/5 |
