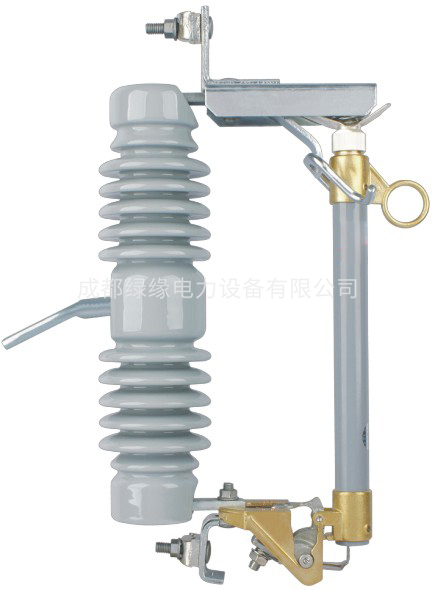

PD-15/100A PD-15/200A戶外高壓陶瓷跌落式熔斷器
一、產品概述
PD-15/100A PD-15/200A戶外高壓陶瓷跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。
跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
一、PD-15KV戶外高壓陶瓷跌落式熔斷器技術參數:
| 型號 | 額定電壓kv | 額定電流A | 開斷電流 | 沖擊電流 | 工頻耐壓 | 爬距 | 重量 | 外形尺寸 |
| PD | 15 | 100 | 8000 | 125 | 45 | 320 | 8.5 | 40×34×11 |
| PD | 15 | 200 | 10000 | 125 | 45 | 320 | 8.5 |
二、高壓熔斷器系列
| 編號No. | 部件名稱 | 編號No. | 部件名稱 |
| 1 | 背板 | 8 | 熔絲管 |
| 2 | 長螺桿 | 9 | 下支座 |
| 3 | 安裝支架 | 10 | 套環接頭 |
| 4 | 同上 | 11 | 接線座 |
| 5 | 瓷件（或陶瓷絕緣子） | 12 | 上端頭 |
| 6 | 彈簧墊圈 | 13 | 附屬鉤 |
| 7 | 上蓋槽 | 14 | 操作環 |
