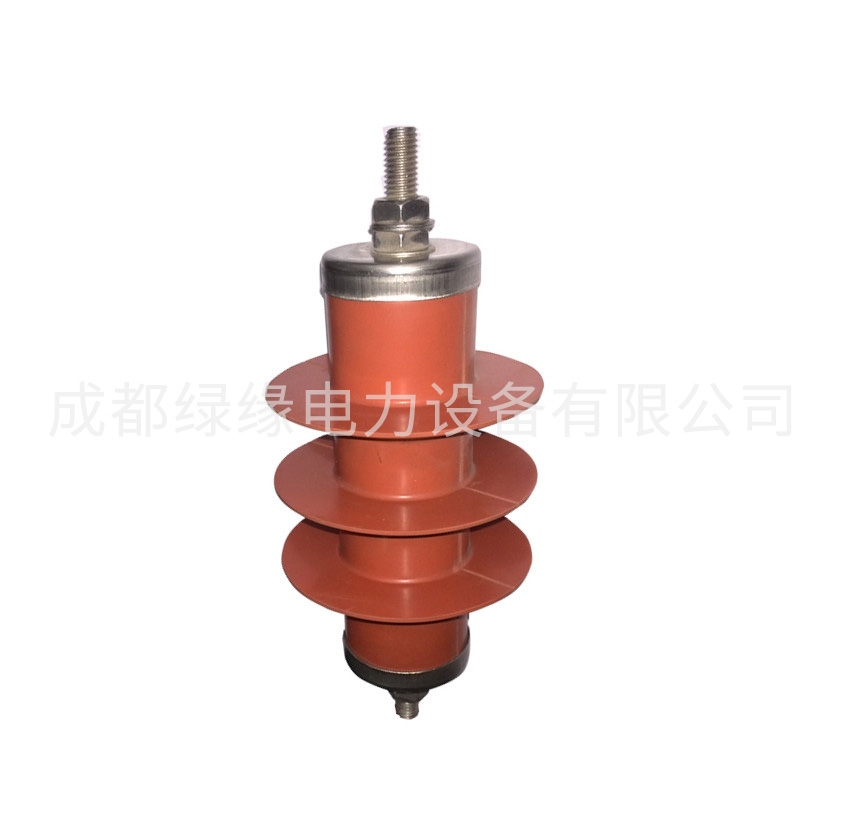

HY5WS-17/50J HY5WS-17/46.5配電型避雷器
一、產品概述
HY5WS-17/50J、HY5WS-17/46.5配電型避雷器用于保護相應電壓等級的電力變壓器、開關柜、箱式變電站、電力電纜出線頭、柱上油開關等配電設備免受大氣和操作過電壓的損壞。
二、產品特點
HY5WS-17/50J、HY5WS-17/46.5配電型避雷器有機外套金屬氧化物避雷器是有機絕緣材料和傳統的瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，具有電氣絕緣性能好，介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性能好等優點。
三、使用環境
1.適用于戶內、外。
2.環境溫度-40℃~+40℃。
3.海拔高度不超過3000m（瓷套式不超過1000m）。
4.電源頻率不小于48Hz、不超過62 Hz。
5.長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓。
6.地震烈度8度及以下地區。
7.******風速不超過35m/s
HY5WS-17/50J、HY5WS-17/46.5配電型避雷器產品參數：
| 避雷器型號 | 系統額 定電壓 | 避器 額定電壓 | 持續 運電壓 | 直流參 考電壓 （U1mA） | 陡波沖擊 電流下殘壓 | 雷電沖擊 電流下殘壓 | 操作沖擊 電流下殘壓 | 方波流 容量（2ms） | 大流 沖擊耐受 |
| kV(r.m.s) | ≮kV | ≯kV | A | kA | |||||
| HY5WS-5/15 | 3 3 | 5 | 4.0 | 7.5 | 17.3 | 15 | 12.8 | 75 | 40 |
| HY5WS-3.8/15 | 3.8 | 2 | 7.5 | ||||||
| HY5WS-7.6/30 | 6 | 7.6 | - | - | 34.5 | 30 | 25.5 | 75 | 40 |
| HY5WS-10/30 | 10 | 8.0 | 15.0 | ||||||
| HY5WS-12.7/50 |
10 | 12.7 | 6.6 | 25.0 | 57.5 | 50.0 | 38.5 | 75 | 40 |
| HY5WS-17/50 | 17 | 13.6 | 25.0 | ||||||
| HY5WS-17/50J | 17 | 13.6 | 25.0 | 57.5 | 50.0 | 38.5 | 100 | 65 | |
| HY5WS-17/46.5 | 17 | 13.6 | 25.0 | 57.5 | 46.5 | 38.5 | 100 | 65 | |
| HY5WS-26/72 | 20 | 26 | 20.8 | 37 | 85 | 72 | 65 | 150 | 65 |
| HY5WS-34/95 | 34 | 27.2 | 48 | 105 | 95 | 85 | 150 | 65 | |
