LAJ-10Q電流互感器
一、產品概述

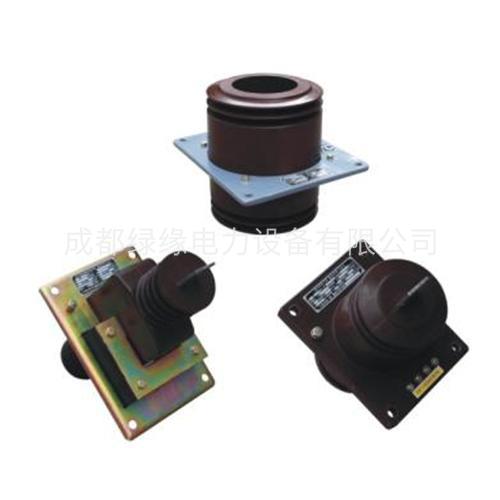

LAJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
二、結構簡介
本系列電流互感器分單匝式、復匝式、母線式三種。
三、額定參數
1、LAJ-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
LAJ-10Q電流互感器產品參數：
| 產品型號 | 額定電流 | 級次組合 | 準確級及額定輸出（VA） | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LAJ-10Q | 20/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 10P15/10P15 | 10 | 15 | 20 | 20 | 2.4 | 4.3 |
| 30/5 | 3.6 | 6.5 | ||||||
| 40/5 | 4.8 | 8.6 | ||||||
| 50/5 | 6 | 10.8 | ||||||
| 75/5 | 9 | 16.2 | ||||||
| 100/5 | 12 | 21.5 | ||||||
| 150/5 | 18 | 32.3 | ||||||
| 200/5 | 24 | 43 | ||||||
| 300/5 | 30 | 54 | ||||||
| 400/5 | 30 | 54 | ||||||
| 500/5 | 30 | 55 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000-1500/5 | 15 | 20 | 40 | 40 | - | - | ||
| 2000-6000/5 | 50 | 50 | ||||||
