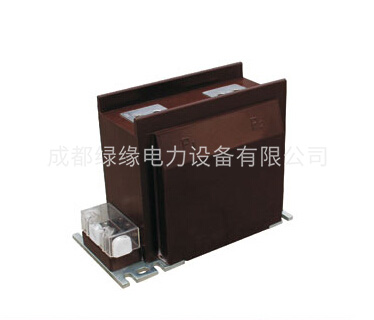

LZZBJ9-12系列電流互感器
一、產品簡介
LZZB9-12/150B/2S系列電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
LZZB9-12系列電流互感器為環氧樹脂澆注絕緣全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。
三、技術參數
1、額定絕緣水平：12/42/75kV
2、LZZB9-12/150B/4S電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。
LZZBJ9-12系列電流互感器常規技術參數：
| 產品型號 | 額定電流比(A) | 級次組合 | 額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2s | 0.2s | 0.5s | 額定輸出(VA) | 準確級及準 | |||||
| AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S | 5/5 | 0.2s/10P | 10 | 10 | 10 | 15 | 10P15 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||||
| 15/5 | 2.3 | 5.8 | |||||||
| 20/5 | 3 | 7.5 | |||||||
| 30/5 | 4.5 | 11.2 | |||||||
| 40/5 | 6 | 15 | |||||||
| 50/5 | 7.5 | 18.8 | |||||||
| 75/5 | 11.5 | 29 | |||||||
| 100/5 | 15 | 37.5 | |||||||
| 150～200/5 | 22.5 | 56.5 | |||||||
| 300～600/5 | 45 | 112.5 | |||||||
| 80～1250/5 | 63 | 157.5 | |||||||
LZZBJ9-12/175B/2S和LZZBJ9-12/175B/4S電流互感器常規技術參數:
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)( kA) | ||||
| 0.2 | 0.5 | 5P10 10P10 | 5P15 | 10P20 | |||||
| LZZBJ9-12/175B/2S | 20/5～100/5 | 0.2/10P15 | 10 | 15 | 20 | 30 | 20 | 150I1n | 375I1n |
| 150/5 | 31.5 | 80 | |||||||
| 200/5 | |||||||||
| 300/5 | 45 | 112.5 | |||||||
| 400/5 | |||||||||
| 600/5 | 63 | 130 | |||||||
| 800/5 | 40 | ||||||||
| 1000/5 | 15 | 30 | 80 | 160 | |||||
| 1200/5 | |||||||||
| 1250/5 | |||||||||
| 1500/5 | 100 | 160 | |||||||
| 2000/5 | |||||||||
| 2500/5 | 20 | 40 | 40 | ||||||
| 3000/5 | |||||||||
