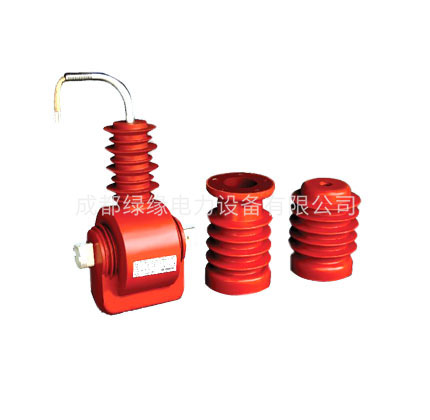

LZW32-10G1 LZW32-10G2 LZW32-10G2C電流互感器
一、產品介紹
LZW32-10G1 LZW32-10G2 LZW32-10G2C電流互感器為戶外環氧樹脂真空澆注、全封閉結構，供額定頻率50～60Hz，額定電壓10KV及以下戶外真空斷器中作繼電保護用。
二、注意事項
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
LZW32-10G1 LZW32-10G2 LZW32-10G2C技術參數：
| 額定第一次電流A | 一秒電流（KA有效值）(th/1s) | 動穩定電流（KA峰值） | 準確級組合 | 額定二次輸出（VA） | 表面爬電距離（mm） | 重量（kg） | ||
| 1S/2S | 0.2 | 0.5 | 3 | |||||
| 30 | 2.7 | 6.75 | 0.2/3
0.5/3 | 10 | 10 | 50 | 530 | 11 |
| 40 | 4 | 10 | ||||||
| 50 | 6.75 | 16.8 | ||||||
| 75 | 9.0 | 22.5 | ||||||
| 100 | 11.2 | 28 | ||||||
| 150 | 18 | 45 | ||||||
| 200 | 22.5 | 56.2 | ||||||
| 300 | 31.5 | 78.8 | ||||||
| 400~630 | 56.5 | 140 | ||||||
LZW32-10G1 LZW32-10G2 LZW32-10G2C 技術參數：單繞組復變比
| 額定第一次電流A | 一秒電流（KA有效值）(th/1s) | 動穩定電流（KA峰值） | 準確級組合 | 額定二次輸出（VA） | 表面爬電距離（mm） | 重量（kg） |
| 1S-S3 | ||||||
| 50-100 | 9 | 22.5 | 3 | 50 | 530 | 11 |
| 75-150 | 13.5 | 33.7 | ||||
| 100-200 | 18 | 45 | ||||
| 150-300 | 27 | 67.5 | ||||
| 200-400 | 36 | 90 | ||||
| 400-630 | 56.5 | 140 |
