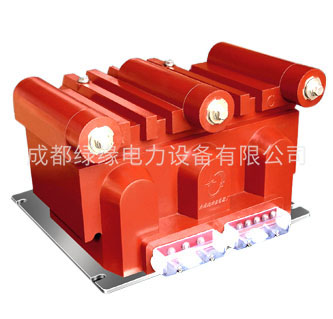

JSZJK-3Q JSZJK-6Q JSZJK-10Q電壓互感器
一、產品概述
JSZJK-3Q JSZJK-6Q JSZJK-10Q電壓互感器為三相，戶內、干式產品，JSZK1-10為Yo/Yo[連接JSZK1-10F為Yo Yo IYO連接。抗諧振部分為單獨一器身。適用于額定頻率50Hz或60HZ.額定電壓為6kV電力系統中作 電能計量,電壓監控和繼電保護用。
二、使用環境
1.海拔高度不超過10003;
2.周圍環境溫度不高于+40c，不低于-5 ℃；
3.周圍空氣的相對濕度不大于85%（20c）；
4.安裝場所無腐蝕性的氣體
三、結構簡介
該產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25.m/kV
JSZJK-3Q/JSZJK-6Q/JSZJK-10Q電壓互感器在系統使用時，每臺為四個澆注體，計里部分為三個電壓澆 注體套在三相芯柱上，抗諧振部分裝在另一口字型鐵芯上，正常運行時，中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏，一但一相對地短路．抗諧振部分二次側(da-dn)產生100V電壓，帶動繼 電器動作，切斷電源這種中性點采取了消諧措施，使產品不需另加消諧或阻尼接地等保護方式，即 可以安全的在電網上運行，并可長期運行在單相接地的故障線路中。
JSZJK-3Q JSZJK-6Q JSZJK-10Q電壓互感器技術參數表
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；
| 產品型號 | 額定電壓比（V） | 準確級及額定輸出(VA) COSφ=0.8 | 極限輸出(VA) | 額定絕緣水平面 (kV) | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| JSZJK-3Q | 3000/√3/100/√3/100 | 60 | 150 | 240 | 600 | / | / | 100 | 1200 | 3.6/23/40 |
| JSZJK-6Q | 6000/√3/100/√3/100 | 7.2/32/60 | ||||||||
| JSZJK-10Q | 10000/√3/100/√3/100 | 12/42/75 | ||||||||
| JSZJK-6Q | 6000/√3/100/√3/100/√3/100 | / | / | / | / | 45/45 | 90/90 | 100 | 600/600 | 7.2/32/60 |
| JSZJK-10Q | 10000/√3/100/√3/100/√3/100 | 12/42/75 | ||||||||
