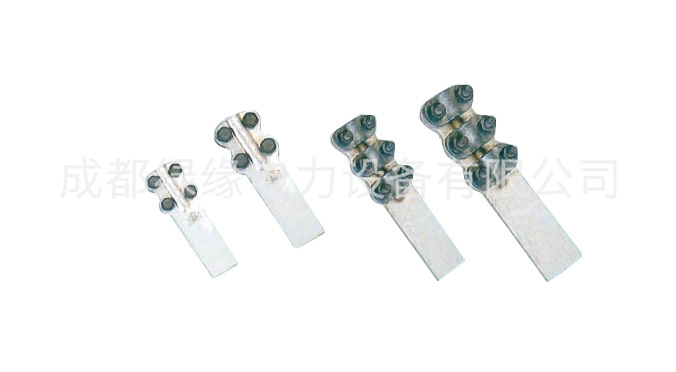

SL系列螺栓型鋁設備線夾
一、產品介紹
SL螺栓型鋁設備線夾適用于變電母線引下線與電氣設備（如變壓器、斷路器、隔離開關、空墻套管等）的出線端子接續。按照材料的不同出現端子分為銅質和鋁質兩大類。
二、產品特性
采用釬焊工藝，質地致密，強度高。避免了鑄造工藝引起的內部疏松、砂眼、夾渣等缺陷引起的壓接開裂、接觸不良等事故分險。
SL系列螺栓型鋁設備線夾參數及型號:
SL-A(B)鋁設備線夾0°(30°)
| 型號 | 適用導線 | 主要尺寸 | |||||
| D | L1 | A | L2 | B | L | ||
| / | SL-1 | 35~50 | 6 | 40 | 65 | 120 | 圖1 |
| SL-2 | 70~95 | 6 | 40 | 80 | 136 | ||
| SL-1A(B) | SL-3 | 35~50 | 6 | 40 | 65 | 145 | |
| SL-2A(B) | SL-4 | 70~95 | 6 | 40 | 80 | 175 | |
| SL-2A(B)-63 | / | 8 | 63 | 80 | 185 | ||
| SL-2A(B)-80 | 8 | 80 | 80 | 185 | |||
| SL-2A(B)-100 | 10 | 100 | 80 | 205 | |||
| SL-3A(B) | SL-5 | 120~150 | 8 | 50 | 125 | 225 | 圖2 |
| SL-3A(B)-63 | / | 8 | 63 | 125 | 239 | ||
| SL-3A(B)-80 | SL-7 | 8 | 80 | 125 | 239 | ||
| SL-3A(B)-100 | / | 10 | 100 | 125 | 260 | ||
| SL-4A(B) | SL-6 | 185~240 | 8 | 50 | 125 | 225 | |
| SL-4A(B)-63 | / | 8 | 63 | 125 | 239 | ||
| SL-4A(B)-80 | SL-8 | 8 | 80 | 125 | 239 | ||
| SL-4A(B)-100 | / | 10 | 100 | 125 | 260 | ||
| SL-5A(B) | / | 300~400 | 10 | 63 | 130 | 245 | |
| SL-5A(B)-80 | 10 | 100 | 130 | 245 | |||
| SL-5A(B)-100 | 10 | 100 | 130 | 260 | |||
| SL-6A(B)-100 | / | 500~630 | 10 | 100 | 160 | 320 | |
| SL-6A(B)-125 | 12 | 125 | 160 | 320 | |||
| 型號 | 適用導線截面(mm2) | 螺栓數量 | 主要尺寸 | |||
| A | B | L1 | L2 | |||
| SL-1D | 35~50 | 4 | 6 | 40 | 65 | 65 |
| SL-2D | 70~95 | 4 | 6 | 40 | 80 | 80 |
| SL-3D | 120~150 | 6 | 8 | 50 | 85 | 125 |
| SL-4D | 185~240 | 6 | 8 | 50 | 85 | 125 |
注：
1、附加字母A表示0°;B表示30°;D表示90°；
2、線夾本體為鋁制件,SL-5、SL-6壓蓋為鋁制件，其余規格壓蓋與緊固件為熱鍍鋅鋼制件。
