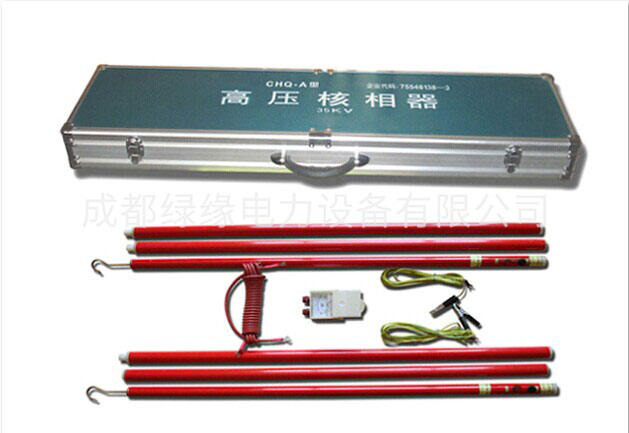

35KV高壓核相器
一、產品簡介
高壓核相器是最新研制出的新型核相產品，用于35kV及以下系統，確定兩個電網（發電機組）相位是否相同，以便確定并網。其絕緣管采用高性能絕緣材料，核相儀表采用塑料外殼配合活動支架，可方便地將核相儀表在絕緣管上靈活地改變觀看角度，使用安裝簡便易行。
二、產品別名
中試高測核相器、核相儀、中試高測核相裝置、伸縮核相器、高壓核相器、中試高測高壓核相儀、語音核相器、語音核相儀、伸縮核相儀、中試高測數字核相器、數字核相儀、定相器、中試高測高壓定相器
三、高壓核相器產品特點
1、在核相時，不論相位是否相同，都有語言和燈光提示。
2、可用“220V或380V”低電壓檢驗核相儀表是否正常。
3、核相儀表內部設有自動電源開關，使用時電源自動打開，不用時電源自動關閉，方便、省電。
35KV高壓核相器性能參數
1、絕緣材料的性能指標：
表一、材質特性：
| 項 目 | 單 位 | 指 標 |
| 馬丁氏耐熱性(縱向)不低于 | ℃ | 200 |
| 抗沖擊（縱向）不低于 | mpa/cm | 147 |
| 抗彎度（縱向）不低于 | mpa | 343 |
| 表面電阻系數（水浸后）不低于 | Ω | 10×1011 |
| 體積電阻系數（常態）不低于 | Ω/cm | 10×1031 |
表二、沖擊耐受電壓試驗：
| 絕緣部件額定電壓 (單位:kV) | 沖擊承受電壓 (單位:kV) | 極間距離 |
| 10 | 100 | 0.4 |
| 35 | 150 | 0.6 |
表三、絕緣管的長度及衰減電阻的參數：
| 額定電壓（KV） | 衰減部件 | 有效長度 （M） | 握手長度 （M） | 全長 （M） | |
| 長度（M） | 阻值（MΩ） | ||||
| 6-10 | 0.55-0.7 | 36-50 | 0.8 | 0.8 | 1.6 |
| 35 | 0.7-0.9 | 100-150 | 0.9 | 0.6 | 2.6 |
表四、辨別相位“儀器”信號的反應：
辨別信號
| 類 別 | 高科技類型 | ||
| 表計 | 語言 | 燈 | |
| 不同相位有 三反應信號 | 指示相應電壓或數字顯示相應電壓 | 發出音響或發出語言;相位不對,請換相操作 | 亮 |
| 同相位無三反應 | 無指示 | 無語音 | 無亮 |
