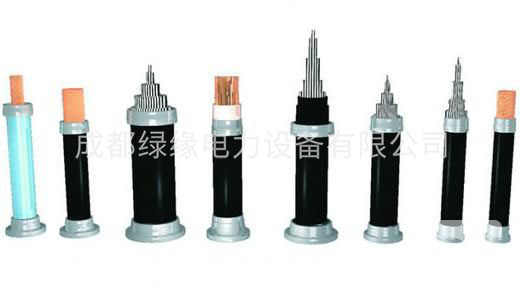

JKLGYJ/Q-10交聯聚乙烯絕緣架空線
一、產品用途
10千伏架空絕緣線（JKLYJ架空線）1.用途： 適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。
二、使用特性
①額定電壓為1、10KV.
②電纜的長期工作溫度：
聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃；
交聯聚乙烯（XLPE）絕緣應不超過90℃。
③短路時（最長持續時間不超過5秒）電纜導體的最高溫度；
聚氯乙烯絕緣不超過160℃；
聚乙烯絕緣不超過150℃；
交聯聚乙烯絕緣不超過250℃。
④電纜敷設溫度不應不低于-20℃。
三、產品特點
該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。
JKLGYJ/Q-10交聯聚乙烯絕緣架空線參數：
導體標稱截面（mm²） |
導體參考外徑mm |
絕緣標稱厚度mm |
電纜參考外徑mm |
電纜參考重量kg/km |
電纜拉斷力N |
25/4 |
6.6 |
1.2 |
9 |
239 |
9290 |
35/6 |
7.8 |
1.4 |
10.6 |
295 |
12630 |
50/8 |
9.1 |
1.4 |
11.9 |
367 |
16870 |
50/30 |
11.1 |
1.4 |
13.9 |
565 |
42620 |
70/10 |
10.9 |
1.4 |
13.7 |
473 |
23390 |
70/40 |
13.1 |
1.4 |
15.9 |
743 |
58300 |
95/15 |
12.9 |
1.6 |
16.1 |
610 |
35000 |
95/20 |
13.1 |
1.6 |
16.3 |
639 |
37200 |
95/55 |
15.3 |
1.6 |
18.5 |
966 |
78110 |
120/7 |
13.6 |
1.6 |
16.8 |
614 |
27570 |
120/20 |
14.4 |
1.6 |
17.6 |
723 |
4100 |
120/25 |
14.7 |
1.6 |
17.9 |
770 |
47880 |
120/70 |
19.2 |
1.6 |
20.4 |
1176 |
98370 |
150/8 |
15.1 |
1.8 |
18.7 |
731 |
32860 |
150/20 |
15.8 |
1.8 |
19.4 |
827 |
46630 |
150/25 |
16.1 |
1.8 |
19.7 |
874 |
54110 |
150/35 |
16.6 |
1.8 |
20.2 |
961 |
65020 |
185/10 |
16.7 |
2 |
20.7 |
862 |
40880 |
185/25 |
17.6 |
2 |
21.6 |
987 |
59420 |
185/30 |
17.8 |
2 |
21.8 |
1006 |
64320 |
185/45 |
18.4 |
2 |
22.4 |
1032 |
80190 |
210/10 |
17.9 |
2 |
21.9 |
1147 |
45140 |
210/25 |
18.8 |
2 |
22.8 |
963 |
65990 |
210/35 |
19.1 |
2 |
23.1 |
1102 |
74250 |
210/50 |
19.7 |
2 |
23.7 |
1163 |
90830 |
240/30 |
20 |
2.2 |
24.4 |
116 |
75620 |
240/40 |
20.3 |
2.2 |
24.7 |
1225 |
83370 |
240/55 |
21 |
2.2 |
25.5 |
1286 |
102100 |
300/15 |
21.4 |
2.4 |
26.2 |
1434 |
98060 |
300/20 |
21.6 |
2.4 |
26.4 |
1280 |
75680 |
300/25 |
21.9 |
2.4 |
26.7 |
1380 |
83410 |
300/40 |
22.3 |
2.4 |
27..1 |
1479 |
92220 |
300/50 |
22.7 |
2.4 |
27.5 |
1563 |
103400 |
300/70 |
23.5 |
2.4 |
28.3 |
1752 |
128000 |
