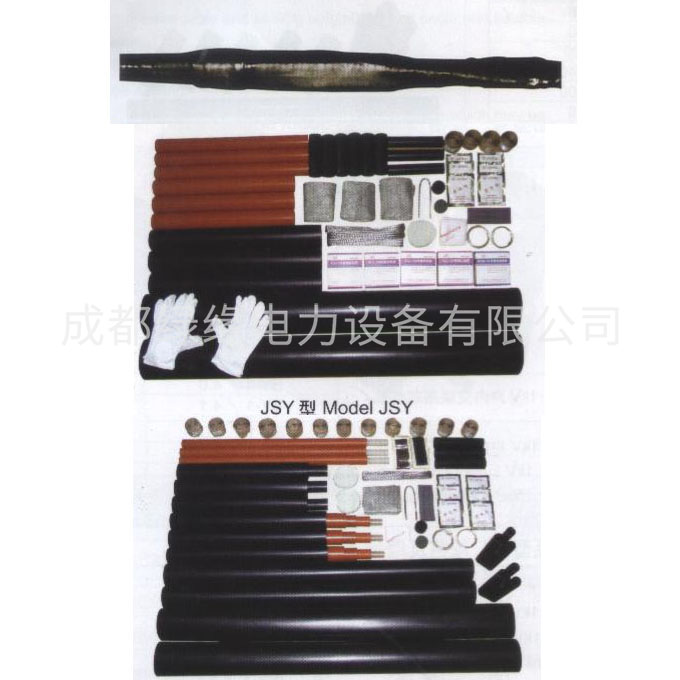

10kV單芯 三芯熱縮中間接頭
產品簡介
10kV單芯、三芯熱縮中間接頭熱縮產品廣泛用于6-15kV交聯電纜和油浸的中間連接，可分為單芯三芯中間接頭
10kV單芯、三芯熱縮中間接頭產品型號：
| 產品名稱 Name | 型號規格Type | 適用電纜截面Section |
| 10kV交聯單芯中間接頭 | JSY-10 / 1.1 | 25-50 |
| JSY-10 / 1.2 | 70-120 | |
| JSY-10 / 1.3 | 150-240 | |
| JSY-10 / 1.4 | 300-500 | |
| 10kV交聯三芯中間接頭 | JSY-10 / 3.1 | 25-50 |
| JSY-10 / 3.2 | 70-120 | |
| JSY-10 / 3.3 | 150-240 | |
| JSY-10 / 3.4 | 300-500 |
10kV單芯、三芯熱縮中間接頭產品技術指標：
| 項目 | 序號 | 試驗項目 | 標準要求 | 試驗結果 | 詳注 |
| 35kV戶內戶外終端 | 1 | 工頻電壓試驗(濕態) | 45kV，1min不閃絡、不擊穿 | 45kV，1min，組合試樣各項均未閃絡和擊穿 | 符合要求 |
| 2 | 局部放電試驗 | 13kV下放電量不大于20pC | 13kV下組合試樣各項放電量均為5pc | 符合要求 | |
| 3 | 負荷循環試驗 | 導體加熱至(90-95℃,每一循環為8h，其中加熱5h，冷卻3h，共循環3次) | 按標準要求完成3次負荷循環試驗 | 由以下試驗評定 | |
| 4 | 局部放電試驗 | 13kV下放電量不大于20pC | 13kV下組合試樣各項放電量均為5pc | 符合要求 | |
| 5 | 沖擊電壓試驗 | 105kV,正負極各10次不閃絡，不擊穿 | 105kV,正負極各10次(見附錄A)，組合試樣各項均為閃絡和擊穿 | 符合要求 | |
| 6 | 負極性直流電壓試驗 | 52kV,15Min,不閃絡不擊穿 | 52kV,15Min,組合試樣各項均為閃絡和擊穿 | 符合要求 | |
| 7 | 工頻電壓試驗 | 35kV，4h，不閃絡不擊穿 | 35kV，4h組合試樣各項均為閃絡和擊穿 | 符合要求 | |
| 8 | 外觀檢查 | 無裂紋和變形 | 未風裂紋和變形 | 符合要求 |
