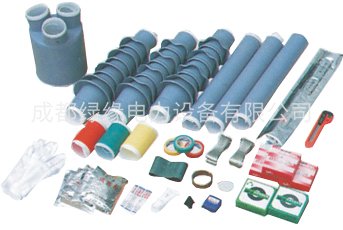

WLS NLS-35KV三芯戶內 外冷縮終端電纜附件
一、產品介紹
適用范圍：26/35kV電纜冷縮式戶外終端附件，適用于電壓等級35kV。電纜標稱截面積：25~500mm。
適用環境：產品以進口高彈性特種優質硅橡膠為材料。污穢等級達Ⅳ級，電應力控制為幾何型，電氣性能穩定，適用于各環境的安裝。絕緣水平、截流量、長期工作溫度和短路溫度等性能均滿足與其配套電纜的技術要求。
產品結構設計新穎、性能優良、安裝方便、使用時只要拉掉支撐物就能自動收縮復位，被廣泛應用于電力、通訊、軍工、冶金、煤礦、石油化工等領域。
二、產品檢測標準
產品整體檢測標準：GB/T12706.4-2002額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜附件，第四部分：額定電壓6kV(Um=7.2kV)到35kV(Um=40.5kV)電力電纜附件試驗要求。
工頻耐壓試驗：GB/T18889-2002規定在室溫下進行。
局部放電試驗：GB/T18889-2002規定在室溫下進行，試驗時背景干擾1.8pc負荷循環試驗：GB/T18889-2002導體加熱至95℃~100℃,并在此溫度下至少穩定2h;每一循環為8h，其中加熱5h，自然冷卻3h，至與環境溫度相差不超過10℃。
沖擊電壓試驗：GB/T18889-2002規定進行。
潮濕試驗：GB/T18889-2002第十三章規定進行。
WLS NLS-35KV三芯戶內、外冷縮終端電纜附件參數及型號：
| 單芯冷縮戶內、外終端 | 三芯冷縮戶內、外終端 |
| W、NLS-35/1.1 | W、NLS-35/3.1 |
| W、NLS-35/1.2 | W、NLS-35/3.2 |
| W、NLS-35/1.3 | W、NLS-35/3.3 |
| W、NLS-35/1.4 | W、NLS-35/3.4 |
| W、NLS-35/1.5 | W、NLS-35/3.5 |
26/35kV全硅橡膠型電力電纜冷縮附件國網試驗評價:
| 額定電壓UO/U | 26/35kV | 最高運行電壓Um | 35kV |
| 安裝方式 | 抽拉式 | 耐受污染等級 | IV級 |
| 工頻耐壓******值 | 117kV,5min | 沖擊電耐壓水平 | 200kV,正負級各10次 |
| 局部放電試驗 | 45kV放電量不大于1.8pc | 導體連接方式 | 壓接 |
| 鹽霧試驗 | 1000h 32.5kV | 潮濕試驗 | 300h 32.5kV |
注：除非另我規定，試驗應在環境溫度下進行。
當由于下述原因終端性能有明顯下降時，則認為它明顯損壞：
1、由于漏電痕跡引起介質質量下降；
2、電蝕深度達到2mm或者達到作為使用的絕緣材料任何一處較小壁厚的50%；
3、材料開裂
4、材料穿孔
