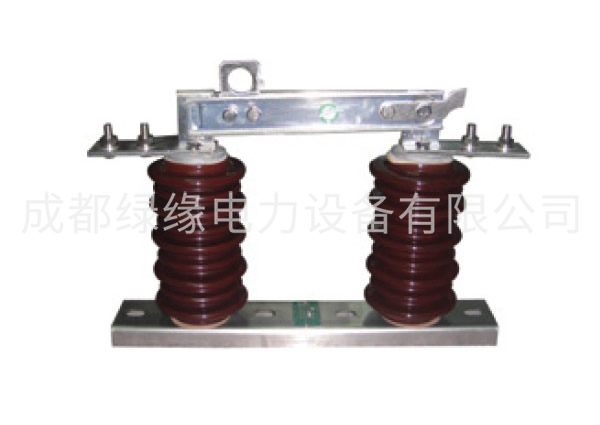

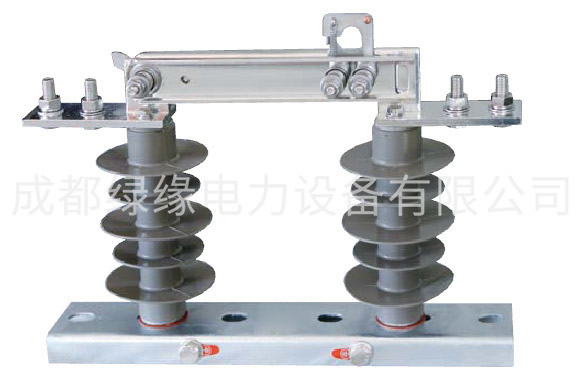

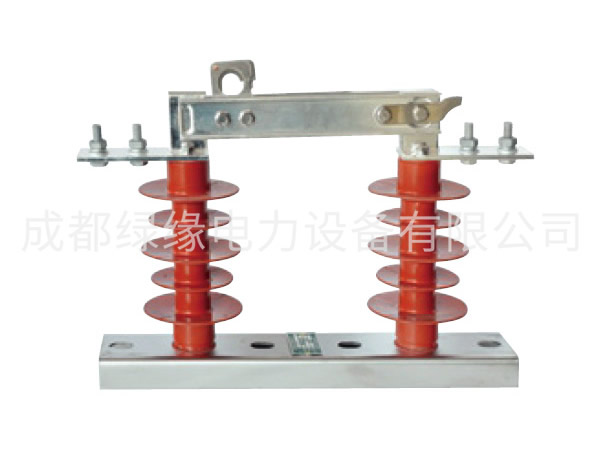

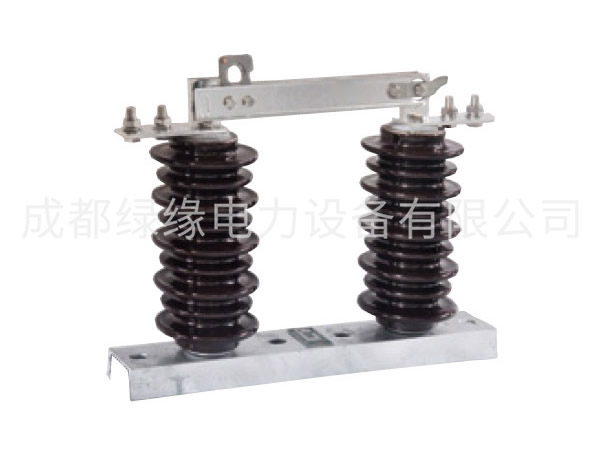

(H)GW9-12 系列戶外高壓交流隔離開關
產品概述
(H)GW9-12系列戶外高壓交流單相隔離開關(以下簡稱“隔離開關”), 供1 0kV線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用。
隔離開關符合GB 1985—2014《高壓交流隔離開關和接地開關》、DL/T 486—2010《高壓交流隔離開關和接地開關》等技術標準。

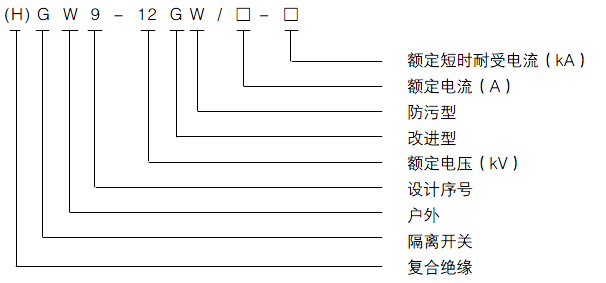

型號及含義
使用環境條件
☆ 海拔：不超過1000m，如海拔高于1000m，則額定絕緣水平應進行相應修正；
☆ 環境溫度：上限+45℃，下限-40℃，最熱月平均氣溫30℃，******日溫差25K；
☆ 太陽輻射強度（戶外）：0.1W/cm2；
☆ 風速/風壓（戶外）：34m/s（700Pa）；
☆ 污穢等級：e級；
☆ 覆冰厚度：≤20mm。
☆ 耐受地震能力：水平加速度0.3 m/s2，垂直加速度0.15 m/s2；
☆ 安全系數：正弦共振三周波，安全系數1.67以上。
主要優特點
☆ 在產品結構和耐腐蝕方面作了重大改進，合閘后導電板具有自鎖功能，分閘時拉動鉤環自動解鎖，其安裝底座、
導電彈簧及彈簧蓋、自鎖裝置的鎖板、鎖鉤及鎖鉤彈簧、標準件全部采用SUS304無磁不銹鋼制造，表面亮化處理，
耐腐蝕能力強；
☆ 導電板設有止動銷，******旋轉開口不小于160度。導電板觸頭處設有不銹鋼夾簧，經鈍化處理、鉚裝安裝，高彈性，
保持接觸壓緊力；
☆ 主導電回路零件材質均為T2紫銅，靜觸頭和接線板為整體型材拉制，徹底解決了以往靜觸頭和接線板焊接引起的接觸不良問題；
☆ 主回路導電部件表面全部鍍銀，厚度不小于20μm，用封閉抗氧化處理技術，表面鍍層光亮持久抗氧化能力強，導電性能優良,回路電阻≤80μΩ；
☆ 接線板為雙孔式結構，采用硬態銅合金材質，外層采用鍍銀工藝；
☆ 采用外壓式觸頭彈簧，導電觸頭為面接觸“圓弧”式結構、高均勻壓力、自凈式，接觸壓力長期保持不變，保證產品長期運行安全可靠；
☆ 絕緣子采用高強瓷或硅橡膠復合材料，大爬距設計，滿足e級防污要求，并具有良好的抗污穢能力和運行特性；
☆ 帶電部位的最小對地距離大于200mm，斷口間距離大于230mm，適合高海拔地區使用。
技術參數

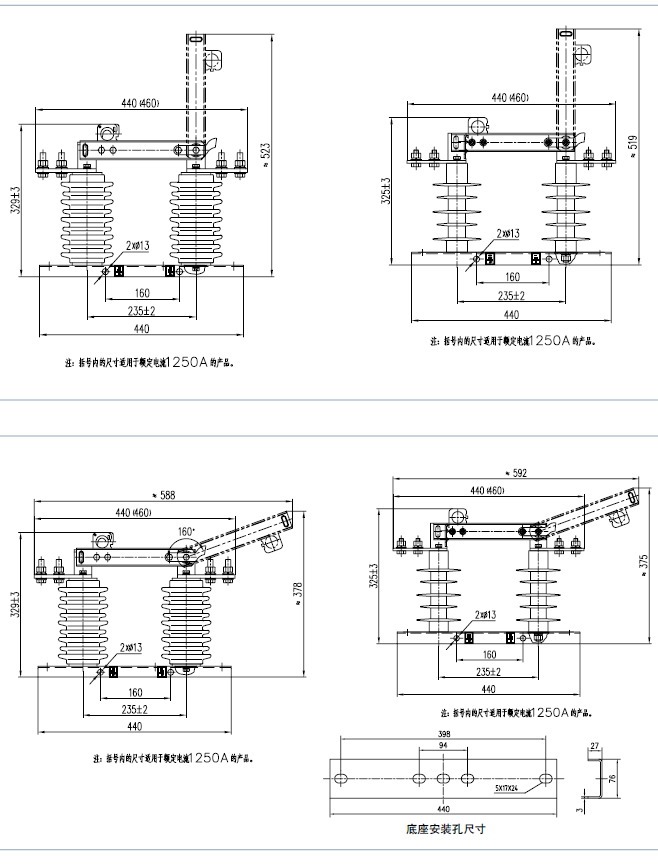

外形及安裝尺寸
