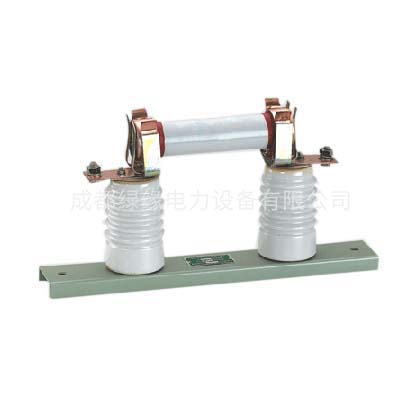

RN2型戶內高壓限流熔斷器
一、產品用途
RN2型戶內高壓限流熔斷器，用于電壓互感器的短路保護，其斷流容量為10002MVA。在短路時以限制線路電流到最小值的方式進行瞬時開斷，1分鐘內熔斷電流應在0.6～1.8A范圍內。
一、技術參數
| 產品型號 | RN2-3、6、10 | RN2-15、20 | RN2-35 | |||
| 額定電壓 | 3 | 6 | 10 | 15 | 20 | 35 |
| 額定電流 | 0.5 | 0.5 | 0.5 | |||
| 三相斷流容量 | 1000 | |||||
| ******開斷電流 | 100 | 85 | 50 | 40 | 30 | 17 |
| 開斷******短路電流時，******電流峰值 | 160 | 300 | 1000 | 350 | 850 | 700 |
| 過電壓倍數 | 不超過2.5倍工作電壓 | |||||
| 熔體管電阻值 | 100±7 | 200±10 | 380±10 | |||
| 重量 | 5.6 | 12 | 15.6 | |||
| 熔體管重量 | 0.9 | 1.6 | 2.5 | |||
