產品中心

Product Center

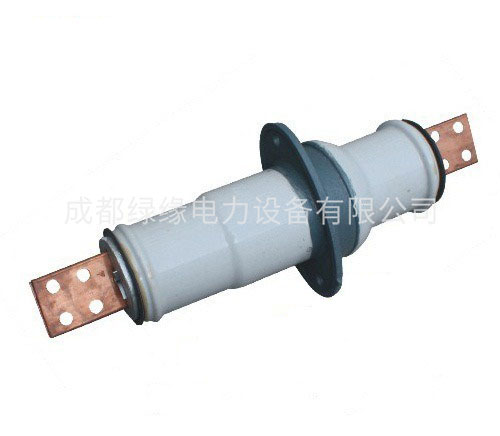

CWB-10KV系列穿墻套管

  一、產品簡介
    CWB-10KV系列穿墻套管用于電站和變電所配電裝置及高壓電器,供導線穿過接地隔板、墻壁或電器設備外殼,支持導電部分使之對地或外殼絕緣。

穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
      當銅導體與母線直接相連時,易產生電化腐蝕,接觸面溫升過高二導致接頭燒壞,影響設備壽命,故應采用銅鋁過渡接頭,但又給現場施工帶來麻煩,采用鋁導體瓷套管則可解決上述問題。
     戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成(母線夾板通常由用戶按母線尺寸自配)。
     穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

二、使用條件
1)戶內套管
   環境溫度不高于+40℃,不低于-40℃
   海拔不超過l000m
   相對濕度月平均值不大于90%
   周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污穢
   無經常性的劇烈振動
2)戶外套管
   環境溫度不高于+40℃,不低于-40℃;
   海拔不超過l000m;
   風速不大于34m/s
   產品的使用環境的空氣污穢程度,按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級;
 CWB-10KV系列穿墻套管
三、型號說明
CL- 戶內鋁導體穿墻瓷套管
C -戶內銅導體穿墻瓷套管
CWL -戶外-戶內鋁導體穿墻瓷套管
CWWL -耐污型戶外-戶內鋁導體穿墻瓷套管
CW -戶外-戶內銅導體穿墻瓷套管
CWW -耐污型戶外-戶內鋁導體穿墻瓷套管
CM -戶內母線式穿墻瓷套管
CMWW -耐污型戶外-戶內母線式穿墻瓷套管
CB- 戶內圓銅導桿穿墻瓷套管
CWB -戶外-戶內圓銅導桿穿墻瓷套管

CWB-10KV系列穿墻套管技術參數:

CWB-10/200

10

200

3.8

230

47

——

75

80

7.5

CWB-10/400

10

400

7.2

230

47

——

75

80

7.5

CWB-10/630

10

630

12

230

47

——

75

80

7.5

CWB-10/1000

10

1000

20

230

47

——

75

80

7.5

CWB-10/1500

10

1500

30

230

47

——

75

80

7.5

CWB-10/2000

10

2000

40

230

47

——

75

80

7.5



型號

L

L1

L2

L3

L4

B

d1

d2

a1

CWB-10/200

450

350

165

10

48

100

2-φ12

φ8

175

CWB-10/400

450

350

165

10

48

100

2-φ12

φ14

175

CWB-10/630

450

350

165

10

48

100

2-φ12

φ20

175

CWB-10/1000

460

350

165

10

55

100

2-φ12

φ30

175

CWB-10/1500

480

350

165

10

65

100

2-φ12

φ39

175

CWB-10/2000

500

350

165

10

75

100

2-φ12

φ45

175

基本參數

名稱

型號

額定電壓(KV)

額定電流(A)

備注

銅導體戶外陶瓷穿墻套管

CWB-

10

200、400、600、1000、1500、2000、3000、3150
