一、產品概述

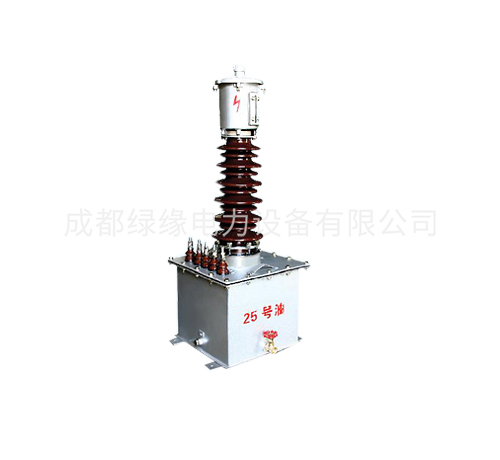

JDJJ2-35(W1，W2，W3)型電壓互感器為單相三繞組油浸戶外式產品。適用于交流50Hz、35kV中性點不直接接地的電力系統中，供電壓、電能和功率的測量以及繼電保護和信號裝置的電源用。
JDJJ2-35(W1，W2，W3)型電壓互感器一次繞組系供中性點接地使用，故繞組兩端絕緣水平不同，線路端（A端）為完全絕緣，而接地端（X端）為不完全絕緣，A端經35kV級瓷套引出，X端經10kV級瓷套（JDJJ-35）引出，或經1kV級瓷套（JDJJ1-35）引出，或經0.5k級瓷套（JDJJ2-35型）引出，二次繞組及剩余電壓繞組，分別以1kV級瓷套（JDJJ-35型和JDJJ1-35型）引出，或分別以0.5kV級瓷套（JDJJ-35型）引出。
本型電壓互感器能承受由于一相接地所引起的過電壓而無損傷。本型電壓互感器必須是三臺成套使用，其繞組接線見上圖

二、結構簡介
JDJJ2-35(W1，W2，W3)型電壓互感器的鐵芯由條形硅鋼片疊成，為三柱芯式。在中柱上套有三個繞組，剩余電壓繞組、二次繞組及一次繞組。剩余電壓繞組在膠紙筒上，外包一紙板，然后繞二次繞組。最外面是一次繞組。A端出線全絕緣，X端出線端接地（用套管引出）。
器身用鐵芯夾件固定在箱蓋上，在箱蓋上裝有一次及二次套管等。JDJJ-35型在箱蓋上裝有儲油柜，JDJJ1-35和JDJJ2-35型在一次套管上裝有儲油柜。

JDJJ2-35（W1，W2，W3）型電壓互感技術參數：
