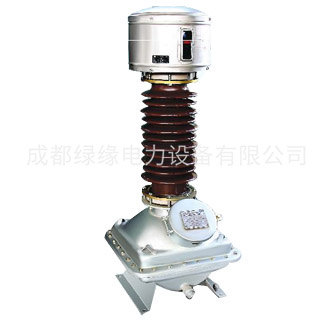

JDX6-35電壓互感器
一、產品簡介
JDX6-35電壓互感器為單相戶外油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。
二、產品結構
本型電壓互感器的鐵心為三柱式，在中柱上套有一、二次繞組，器身固定在油箱內，在油箱上部裝有一次瓷套，瓷套頂端裝有儲油柜。產品為全密封結構，能有效地防止油老化。
JDX6-35電壓互感器產品參數：
| 額定電壓比（V） | 準確級及準確級組合額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（VA） | 瓷套爬電距離（mm） | 一次熔斷器（A） | 頻率（Hz） | 海拔（m） |
| 35000/√3/100/√3/100√3
33000/√3/110/√3/110/√3 | 0.2/6P(3P)-80/100 0.5/6P(3P)-150/100 1/6P(3P)-250/100 3/6P(3P)-500/100 | 1000 | 40.5/95/185 | W1/810 W2/1020 W3/1260 | 0.2 | 50(60) | ≤1000
≤3500 |
| 35000/√3/100/√3/100/√3/100/√3
33000/√3/110/√3/110/√3/110/√3 | 0.2/0.5/6P(3P)-50/50/100 | 800 |
