10KV高壓絕緣穿刺線夾
一、產品簡介

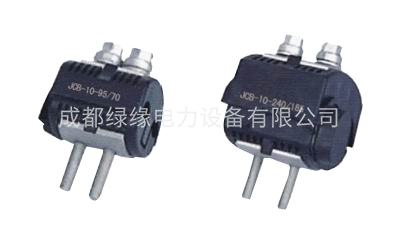

10KV高壓絕緣穿刺線夾
*用于建筑配電系統絕緣電纜支接、低壓架空絕緣電纜連接、低壓絕緣進戶電纜支接、路燈配電系統等。
*主線：絕緣銅和鋁。
*支線：絕緣銅和鋁。
*可帶電或停電作業。
*穿刺線夾主體采用高強度，抗機械變化和氣候變化的絕緣材料制成。
*配有緊固力矩螺母的螺釘經抗腐蝕處理，力矩螺母使安裝更簡便、安全、快捷，其恒定穿刺壓力可確保電纜連接達到******電氣效果。
*穿刺線夾具有防水功能，可在水中耐受電壓6KV無擊穿現象。
*密封防水支線端蓋，可防止水侵入支接導線。可根據需要左側或右側分支。
二、性能與特點
絕緣穿刺線夾主要適用于架空絕緣線的接續、分支連接和接地保護，使用電壓等級為10KV和1KV以下，其主要性能和特點
1.安裝簡便：安裝時無需博取導線的絕緣層，只要按規定位置在線夾中放入主線和支線，用套筒扳手均勻擰斷力矩螺母即可；
2.接觸電阻小，線夾溫升低：特質力矩螺栓確保恒定的穿刺壓力，使線夾與導線達到良好的電氣接觸而不過分損傷導線，保證架空絕緣導線的正常使用壽命；
3.結構密封、絕緣性高：現價內部采用絕緣導熱油脂填充，安裝后整個導體形成全封閉結構，提高了絕緣強度和安全性；
4.線夾適用范圍廣：可適用于銅鋁絕緣導線、異徑導紅的支接、等徑導線的對接，并適用于銅鋁絕緣導線的過度連接
三、產品性能實驗
高壓絕緣穿刺線夾
*機械性能：線夾握力大于1/10導線拉斷力，符合GB2314-1997要求；
*溫升性能：在大電流的情況下，線夾的溫升小于連接導線的溫升；
*熱循環性能：符合GB/T2317.3-2000電力金具熱循環試驗要求；
*防水絕緣性能：符合GB/T13140.1-1998第2部標準的相關試驗要求；
*防腐蝕性能：在二氧化硫和鹽霧環境中做3次14天的循環測試；
*環境老化性能：在紫外線、干燥或潮濕的環境中，溫度變化和熱沖擊中暴露六個星期；
*防火性能：連接器件的絕緣材料經灼熱絲試驗，符合GB/T5169.4第4-10章要求；
10KV高壓絕緣穿刺線夾型號參數：
| 型號 | 適用導線（mm2） | |
| 主線 | 支線 | |
| BZ10-240/240 | 95~240 | 95~240 |
| BZ10-240/150 | 95~240 | 50~150 |
| BZ10-185/50 | 95~185 | 16~50 |
| BZ10-95/70 | 25~95 | 16~70 |
