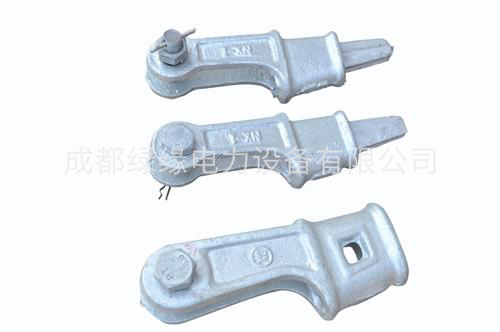

NX楔形線夾
一、產品簡介
楔形線夾：用來安裝鋼絞線，緊固架空地線及拉線桿塔的拉線。它利用楔的劈力作用，使鋼絞線鎖緊在線夾內。
二、楔形線夾型式及分類
1 拉線線夾
拉線線夾包括N E型楔型線夾 ( 不可調) 、N U T型楔型線夾 ( 可調)及N L Y型液壓拉線線夾三種。
2 螺栓型耐張線夾
螺栓型耐張線夾包括NL型螺栓型耐張線夾和NL L型螺栓型鋁合金耐張線夾兩種。
3.液壓型耐張線夾
液壓型耐張線夾包括N Y - G型地線用耐張線夾、N Y型良導體地線用耐張線夾和N Y型鋼芯鋁絞線用耐張線夾三種 。
4 爆壓型耐張線夾
爆壓型耐張線夾包括N B - G型地線用耐張線夾和N B型鋼芯鋁絞線用耐張線夾兩種 。
三、楔形線夾技術要求
1 耐張線夾一般技術條件應符合G B / T 2 3 1 4的規定。
2 線夾的連接尺寸應符合G B / T 2 3 1 5的規定。
3 材質與緊固件。
a )可鍛鑄鐵制造的螺栓型耐張線夾、楔型線夾和可調楔型線夾及配件按〔 T B / T 9 4 4 0 的規定執行，可鍛鑄鐵的牌號不低于K T H 3 3 0 -0 8 .
b )鋁合金制造的螺栓型耐張線夾按G B / T 1 1 7 3 的規定，采用的材質及工藝應滿足設計圖樣及買方的要求。
c )壓縮型耐張線夾的鋁管及引流線夾按G B / T 3 1 9 0 選用牌號不低于1 0 5 0 A的熱擠壓成型鋁管，其布氏硬度H B不大于2 5 ，超過2 5 時必須進行退火處理，鋁管其他技術要求應符合G B / T 4 4 3 7的規定，或滿足設計圖樣或買方的要求。
d )引流板按G B / T 5 5 8 5 . 1 或G B / T 3 8 8 0 的規定進行。
e )耐張線夾鋼錨及避雷線耐張線夾按G B / T 6 9 9的規定，牌號為1 0 號優質鋼;或采用G B / T 7 0 0的規定，牌號為Q 2 3 5 A，含碳量不超過0 . 1 5 %，硬度H B 不大于1 3 7 0
f )螺栓型耐張線夾的U型螺絲按G B / T 7 0 0選用Q 2 3 5 A鋼制造。
g )螺母按G B / T 4 1 的規定執行。
h )墊圈按G B / T 9 5 的規定執行。
1 )彈簧墊圈按G B / T 9 3 的規定執行。
J )螺栓按D L / T 7 6 4 . 1 的規定執行。
k )閉口銷按D L / T 7 6 4 . 2的規定執行。
1 )引流板與引流線夾用螺栓按G B / I ' 5 7 8 1 的規定執行。
4. 可鍛鑄鐵本體、附件及所有黑色金屬緊固件均應熱鍍鋅。
5. 線夾掛耳螺栓孔同軸度公差小于l mmo
6. 螺栓式耐張線夾強度不小于導線計算拉斷力的1 0 5 %， 或符合買方要求;拉耳環強度不小于導線，計算拉斷力的65%。
7. 壓縮型耐張線夾鋼錨 ( 非壓縮部分)的強度不小于導線計算拉斷力的1 0 5 %或符合買方要求。
8. 耐張線夾握力強度應滿足G B 2 3 1 4 之4 . 2 . 4的要求。
9. 壓縮型耐張線夾引流板采用氫弧焊接，焊縫應封頭均勻呈魚鱗狀，不允許有氣孔、裂紋、漏焊等陷，焊縫高度應符合圖樣要求。
1 0. 鋁管表面不應有裂紋、 劃傷、剝層及碰傷等缺陷。
11. 鋁板表面應平整、無劃傷，剪切周邊應倒棱、去刺，焊接時不應咬傷電氣接觸面。
1 2 耐張線夾鋼錨應采用整鍛工藝，非加工表面鍛印深度不大于1 m m,寬度不大于3 m m，不允許有紋、剝層及氧化皮存在。
1 3 鋼錨采用熱鍍鋅，鋼管孔鍍鋅后應回鋅。
1 4 鋼管中心同軸度公差小于0.5 m mo
1 5 鋼錨橢圓環在加工時，不允許在鋼錨橢圓環端打中心孔。
1 6 鋼管出口端應去刺、 倒圓角。
1 7可調型楔型線夾及壓縮型線夾的U型螺絲無扣桿段的直徑， 應不小于外螺紋中徑。
1 8螺栓型耐張線夾的U型螺絲無扣桿段的直徑，允許小于外螺紋直徑，但不能小于螺紋底徑。螺紋應光整，不允許缺牙。
NX楔形線夾產品參數：
| 型號 | 鋼絲直徑（mm） | 尺寸(mm) | 額定負荷（KN） | 重量(Kg) | |||
| C | M | L | R | ||||
| NX-1 | 6.6-7.8 | 18 | 16 | 150 | 6.0 | 45 | 1.19 |
| NX-2 | 9.0-11.0 | 20 | 18 | 180 | 7.3 | 88 | 1.76 |
| NX-3 | 13.0-14.0 | 24 | 24 | 200 | 7.3 | 143 | 3.20 |
| NX-4 | 15.0-16.0 | 28 | 27 | 220 | 8.0 | 164 | 5.30 |
