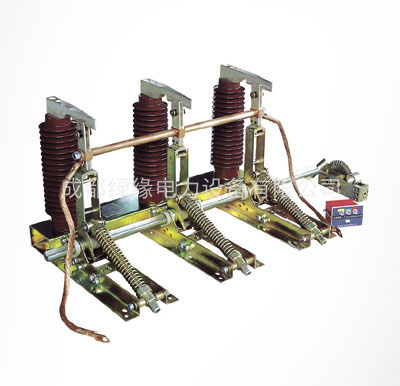

JN22系列戶內高壓接地開關
一、概述
JN22-40.5/31.5型戶內高壓接地開關（以下簡稱接地開關）是一種具有高技術參數性能的先進水平產品。經全面考核，其性能符合國家標準GB1985《交流高壓隔離開關和接地開關》的規定，適用于40.5KV，交流50Hz的電力系統，可與KYN□-40.5型號及其他型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接接地保護用。
二、使用環境條件
1、環境溫度：上限+40℃，下限-10℃；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%（+25℃時）；
4、地震烈度不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
技術參數：
| 序號 | 名稱 | 單位 | 數據 | ||
| 1 | 最高電壓 | KV | -- | ||
| 2 | 熱穩定電流 | KA | -- | ||
| 3 | 熱穩定電流時間 | S | -- | ||
| 4 | 短路關合電流 | KA | -- | ||
| 5 | 動穩定電流 | KA | -- | ||
| 6 | 額定絕緣水平 | 工頻耐壓 | KV | 相對地及相間 | 95 |
| 雷電沖擊耐壓 | 185 | ||||
| 7 | 極間中心距 | mm | 300；350；400 | ||
| 8 | 各相回路電阻 | μΩ | ≤60 | ||
