MNP型戶內平放矩形母線金具
一、產品介紹

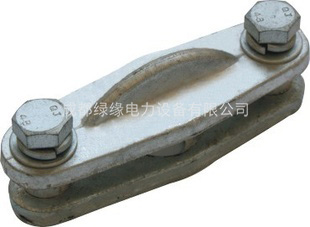

MNP型戶內平放矩形母線固定金具。固定金具，亦稱電廠金具或大電流母線金具。這種金具用于配電裝置中的各種硬母線或軟母線與支柱絕緣子的固定、連接等。大部分固定金具不作為導電體，僅起固定、支持和懸吊的作用。但由于這些金具是用于大電流，故所有元件均應無磁滯損失。
二、產品用途
MNP型戶內平放矩形母線金具適用于母線布置方式為平放，安裝在單孔為M10mm或M16mm的支柱絕緣子上，以固定一片～三片、規格為3mm×6.3mm～125mm×12.5mm的矩形硬母線。
三、產品特點
a、握力好，固定線路牢固。
b、節能設計，線路損耗小。
c、絕緣性好，不傷導線。
d、安裝方便，維護簡單。
e、結構緊湊，美觀大方。
MNP型戶內平放矩形母線金具參數及型號：
| 型號 | 適用母線 | 安裝配合螺徑d | 主要尺寸 | |||
| 寬度 | 數量(片) | H | L1 | L2 | ||
| MNP-101 | 63 | 1 | d10 | 6 | 113 | 83 |
| MNP-102 | 80 | 12 | 130 | 100 | ||
| MNP-103 | 100 | 150 | 120 | |||
| MNP-104 | 125 | 175 | 145 | |||
| MNP-105 | 63 | d16 | 113 | 83 | ||
| MNP-106 | 80 | 130 | 100 | |||
| MNP-107 | 100 | 150 | 120 | |||
| MNP-108 | 125 | 175 | 145 | |||
| MNP-201 | 63 | 2 | d10 | 32 | 113 | 83 |
| MNP-202 | 80 | 130 | 100 | |||
| MNP-203 | 100 | 150 | 120 | |||
| MNP-204 | 125 | 175 | 145 | |||
| MNP-205 | 63 | d16 | 113 | 83 | ||
| MNP-206 | 80 | 130 | 100 | |||
| MNP-207 | 100 | 150 | 120 | |||
| MNP-208 | 125 | 175 | 145 | |||
| MNP-301 | 63 | 3 | d10 | 52 | 113 | 83 |
| MNP-302 | 80 | 130 | 100 | |||
| MNP-303 | 100 | 150 | 120 | |||
| MNP-304 | 125 | 175 | 145 | |||
| MNP-305 | 63 | d16 | 113 | 83 | ||
| MNP-306 | 80 | 130 | 100 | |||
| MNP-307 | 100 | 150 | 120 | |||
| MNP-308 | 125 | 175 | 145 | |||
| MNP-401 | 63 | 4 | d10 | 72 | 113 | 83 |
| MNP-402 | 80 | 130 | 100 | |||
| MNP-403 | 100 | 150 | 120 | |||
| MNP-404 | 125 | 175 | 145 | |||
| MNP-405 | 63 | d16 | 113 | 83 | ||
| MNP-406 | 80 | 130 | 100 | |||
| MNP-407 | 100 | 150 | 120 | |||
| MNP-408 | 125 | 175 | 145 | |||
注：1、上蓋板、隔板為鋁合金件，其余為熱鍍鋅鋼制件；
2、用戶所需配套支柱絕緣子孔距與上述不同時，訂貨時請注明；
3、選型時，當適用絕緣母排時，請?jiān)谛吞柷凹印癑”
