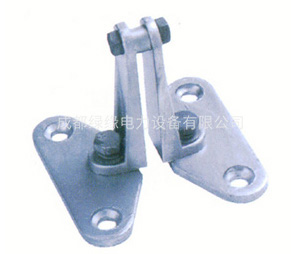

MWL型戶外立放矩形母線金具
一、產品用途
MWL型戶外立放矩形母線金具主要用于變電所母線與絕緣子的固定或懸掛練連接。
二、產品特點
握力好，固定線路牢固。
節能設計，線路損耗小。
絕緣性好，不傷導線。
安裝方便，維護簡單。
結構緊湊，美觀大方。
MWL型戶外立放矩形母線金具參數型號：
| 型號 | 適用母線 | 主要尺寸 | |||
| 寬度 | 數量（片） | H | L1 | L2 | |
| MWL-101 | 63 | 1 | 82 | 140 | 60 |
| MWL-102 | 80 | 100 | |||
| MWL-103 | 100 | 120 | |||
| MWL-104 | 125 | 145 | |||
| MWL-201 | 63 | 2 | 82 | 140 | 83 |
| MWL-202 | 80 | 100 | |||
| MWL-203 | 100 | 120 | |||
| MWL-204 | 125 | 145 | |||
| MWL-301 | 63 | 3 | 82 | 140 | 100 |
| MWL-302 | 80 | 100 | |||
| MWL-303 | 100 | 120 | |||
| MWL-304 | 125 | 145 | |||
| MWL-105 | 63 | 1 | 82 | 90 | 60 |
| MWL-106 | 80 | 100 | |||
| MWL-107 | 100 | 120 | |||
| MWL-108 | 125 | 145 | |||
| MWL-205 | 63 | 2 | 82 | 113 | 83 |
| MWL-206 | 80 | 100 | |||
| MWL-207 | 100 | 120 | |||
| MWL-208 | 125 | 145 | |||
| MWL-305 | 63 | 3 | 82 | 130 | 100 |
| MWL-306 | 80 | 100 | |||
| MWL-307 | 100 | 120 | |||
| MWL-308 | 125 | 145 | |||
注：
1、上蓋板、隔板為鋁合金件，其余為熱鍍鋅鋼制件。
2、用戶所需配套支柱絕緣子孔距與上述不同時，訂貨時請注明。
3、選型時，當適用絕緣母排時，請?jiān)谛吞?hào)前加“J”。
